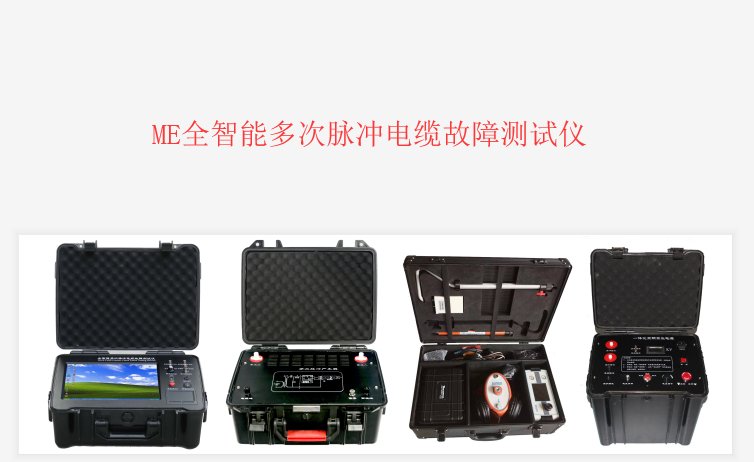

全智能多次脉冲电缆故障测试仪
厂家介绍&苍产蝉辫;
天美麻花星空大象视频提供全智能多次脉冲电缆故障测试仪厂家价格、全智能多次脉冲电缆故障测试仪厂家报价，产物选型，技术支持，全智能多次脉冲电缆故障测试仪是我公司多年来为了赶超同类产物的水平不断探索的结果。是该公司内部多名工程师辛勤汗水的技术结晶，该产物实现了与国际水平持平，特别是全套设备在便携性上已赶超了同类水平。多次脉冲法的核心技术彻底改变了传统的测试方式，使得原来较难解决的高阻故障波形阅读问题从根本上得以解决，经过多次脉冲产生器可以将任何复杂的高阻波形转化为非常熟悉又便于识别的低压脉冲短路故障波形。彻底解决了长期以来用户不会识别复杂高阻故障波形的难题，使关键的粗测水平得以质的提升。
一、
全智能多次脉冲电缆故障测试仪厂家产物特性：
◆ 国内lingxian采用工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试。
◆ 国内lingxian采用12.1in大屏幕触摸系统，触摸笔触控鼠标双操控，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程塑料机箱，防震防潮实现极强稳定性。
◆ 采用zui新的USB通信接口，采集信号稳定，主机可自动选择zui低6.25MHz、zui高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。
◆ 软件实现低压脉冲、多次脉冲法全自动识别搜索，波形故障拐点自动卡位，故障距离仪器自动读取并显示，,同屏三区显示波形, 同屏随机显示十个低压脉冲波形供选择，同时实现自动和人为处理两种模式 ,使得对波形实现双重卡位操作，双游标移动可精确到0.15米，提高粗测精度，减少波形误差。
◆ 独特的多次脉冲法产生器设计,一次放电，可得十次低压短路脉冲波形,大大降低了大振荡的干扰，多次脉冲产生器体积小，重量仅为5kg，真正实现全套设备轻便化。
◆ 主机支持主机自带WIFI接收功能，可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术人员配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作。
◆ 关键的精确定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
◆ 高压放电部分三种可供用户选择，国内lingxian全新的8.4kg高频高压电源替换65kg试验变压器和操作箱，适用范围广，真正综合轻便化，国内lingxian。
二、
全智能多次脉冲电缆故障测试仪厂家指标：
1、可测试各种35碍痴以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。
显示方式：12.1英寸工业级液晶触摸屏（XP操作平台） 存储空间：固定8G
测试方法：低压脉冲法、冲闪电流法、多次脉冲法 操作方式：双操作，触摸笔兼触控鼠标操作
测试距离：不小于60km zui短测试距离（盲区）：0-5米或无盲区
精确定点误差：±0.2m 测试误差：系统误差小于±1%
多次脉冲产生器：冲击电压≤40KV 分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
采样频率：6.25惭贬锄、12.5惭贬锄、25惭贬锄、50惭贬锄、100惭贬锄
电源与功耗：AC220V±10%不大于15W DC 12V（7AH） 不大于20W
待机时间：可连续使用6小时左右。
主机重量：6.2kg 外形尺寸：180mm×300mm×400mm
温度:-20℃～＋40℃ 相对湿度: ≤80%
服务方式及技术:补、；手机安卓版测试软件服务；
b、波形邮件传输实时分析服务；
肠、直接用户提供次现场测试服务
叁、全智能多次脉冲电缆故障测试仪厂家仪器的系统组成和工作原理
电缆故障测试系统十次脉冲法的组成方框图如图1所示
图1 电缆故障测试系统组成框图
作为采用十次脉冲法的电缆故障测试系统，本套仪器包括可以产生单次冲击高压的“一体化高压发生器”、“十次脉冲产生器”、“十次脉冲自动触发装置”和测试波形分析处理软件的电缆故障测试仪。为方便起见，将“十次脉冲自动触发装置”和电缆故障测试仪组合在一起，统称为“十次脉冲法电缆故障测试仪”。
简单工作原理：
“十次脉冲产生器”的作用是将“一体化高压发生器”产生的瞬时冲击高压脉冲引导到故障电缆的故障相上，保证故障点能充分击穿，并能延长故障点击穿后的电弧持续时间。同时，产生一个触发脉冲启动“十次脉冲自动触发装置”和电缆故障测试仪。“十次脉冲自动触发装置”立即先后发出十个测试低压脉冲，经“十次脉冲产生器”传送到被测故障电缆上。前十个测试脉冲利用电缆电弧击穿瞬间的电流电压波形特征，将形成十个故障反射脉冲。在故障点熄弧后再发射十个测试脉冲测得电缆全长反射波形。形成十组脉冲。这十组脉冲同时记录在显示屏的专门区域。每组脉冲波形中，一个脉冲反映电缆的全长，另一个脉冲波形反映电缆的高阻（短路）故障距离。这八组二十个测试波形都是在一次冲击高压闪络的情况下采集到的。从严格意义上讲，此十次脉冲法电缆故障测试仪应该叫做二十次脉冲法电缆故障测试仪。
采用十次脉冲法测试电缆故障的目的是为了使发送的低压测试脉冲有效避开故障电缆在冲击高压作用的瞬间出现的余弦大振荡干扰，在故障点短路电弧相对平稳期间得到标准清晰的类似短路故障的回波，并有较大的理想测试波形选择余地。不同的冲击高压、不同的电缆长度、不同的电缆故障距离、余弦大振荡的周期和持续时间差异非常大。单纯的二次脉冲法所采集的波形往往因发送迟延时间不够而受到余弦大振荡的干扰，波形较乱，分析困难。只有靠调整测试脉冲的延迟发射时间或采用中压延弧装置来保障，无形中增加了操作难度和设备重量，降低了产物的可靠性。而十次脉冲法恰恰克服了这些困难，大大简化了测试手续。一次冲击高压闪络过程得到的二十组测试波形，总有几组波形便于故障距离判读。这也是十次脉冲法较二次脉冲法先进之处，且本公司的软件会自动选取一个较为标准波形并自动卡位，自动显示出故障距离。同时还有人为分析区,在左侧十个波形选一个你认为更标准来分析卡位,在很短时间就解决了测试电缆故障粗测这一关键难题。
四、全智能多次脉冲电缆故障测试仪厂家测试仪面板
（一）测试仪面板示意图如图2所示，请注意根据测试要求选择对应的输出口及开关。

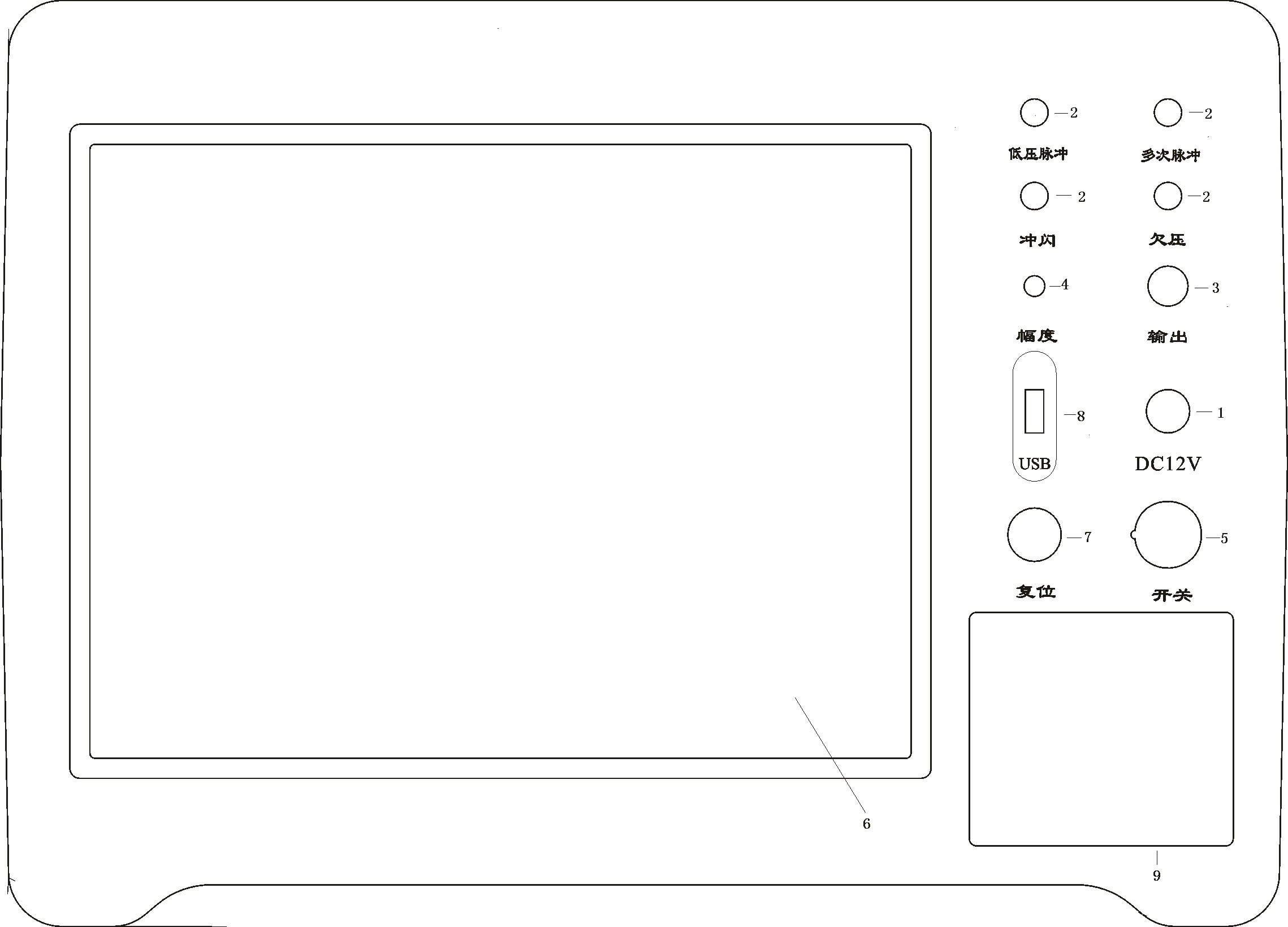

图2 测试仪面板示意图
&苍产蝉辫;1、电源输入插座：本仪器使用50贬锄、220痴交流电源供电。
2、仪器指示灯：
欠压指示：红色二极管，欠压时红灯亮，同时报警声响。
低压脉冲指示：绿色二极管，开机后绿灯亮，工作状态在脉冲法测试状态。
冲闪指示：红色二极管，工作状态处于高压冲闪采样状态时，红灯亮。
多次脉冲指示：红色二极管，工作状态处于多次脉冲采样状态时，红灯亮。&苍产蝉辫;
3、输出插座：仪器使用四孔航插座，用于测试电缆故障的信号输出与输入。
4、输出振幅：用于调节输入、输出脉冲幅度大小。使用时应根据屏幕显示波形进行调节。调节过小时，脉冲反射很小，甚至无法采样，如图3。调节过大时，反射脉冲相连与基线无交点甚至基准线会变成斜线，如图4。一般采样前，输入振幅旋钮旋转1/3左右，然后根据采样波形大小再进行调节，重新采样。
5、开关：打开该开关即启动主机进入工作界面，请按Windows XP系统提示关机。为了保证程序正常运行，禁止用该开关直接关机。
6、显示屏：仪器用12.1大屏幕液晶显示屏，(A30/20)带触摸系统.操作时请使用触摸笔, 严禁用手过压(A10)非触摸系统，用右下的触控鼠标操作。此显示屏上严禁放置重物或挤压。
7、复位键：测试主板程序刷新复位键。每次开机后按此键，脉冲指示灯闪灭一次，测试程序即进入工作状态。在测试过程中有端口错误提示时，请退出测试程序，按复位键刷新程序后，在重新进入测试程序。
8、鲍厂叠接口：可与该机连接同时操作，能将测试波形及测试数据利用计算机进行处理，存贮，学习分析波形、打印。可用移动上网卡接发邮件，为你现场提供网上服务。
9、触控鼠标：和一般笔记本电脑鼠标一样，用于操作整个系统。
“多次脉冲产生器”的作用是将“一体化高压发生器”产生的瞬时冲击高压脉冲引导到故障电缆的故障相上，保证故障点能充分击穿，并能延长故障点击穿后的电弧持续时间。同时，产生一个触发脉冲启动“十次脉冲自动触发装置”和电缆故障测试仪，是本套设备的关键设备之一。
多次脉冲产生器“高压入”接冲击高压输出，多次脉冲“高压出”接电缆故障相，“信号采集”和电缆测试仪主机信号输出连接。
