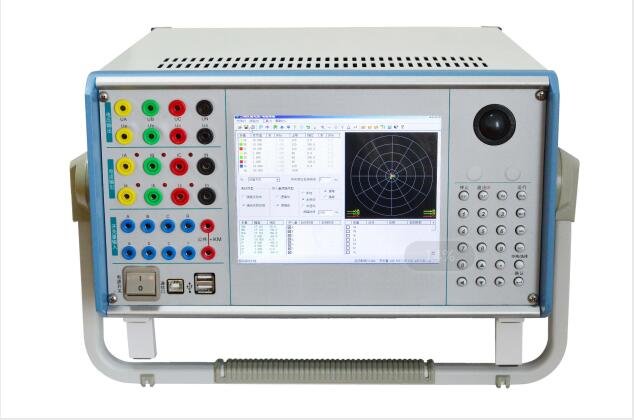

六相微机保护测试仪别名：
六相微机继电保护测试仪：微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪
天美麻花星空大象视频提供六相微机保护测试仪厂家价格、六相微机保护测试仪厂家报价，产物选型，技术支持，六相微机保护测试仪是应用zui新一代的高速DSP数字信号处理器为核心、采用双公12位的DAC、应用全保真高性能线性放大器、输出精度高和波形好，性能稳定。可方便对备自投装置和微机差动保护装置进行试验、针对性各类继电器校验程序，强大的功能测试软件更能提供多种校验和搜索方式的成套微机保护和自动装置的自 动试验程序:线路保护、差动保护、阻抗保护、低周、同期、备自投等。各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态过程、系统振荡、重合闸动作行为。
六相微机保护测试仪厂家装置特点与技术参数
六相微机保护测试仪厂家主要特点
1.电压电流输出灵活组合 输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2.操作方式 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3.新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4.高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5.软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6.具有独立专用直流电源输出 设有一路110V 及 220V专用可调直流电源输出。
7.接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。
8.完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
六相微机保护测试仪厂家额定参数
额定参数
|
电流通道数
|
标准6相
|
|
电压通道数
|
标准6相
|
|
交流电流输出范围
|
30A /相或180A（六并）
|
|
直流电流输出范围
|
10ADC /相
|
|
交流电压输出范围
|
120VAC / 相
|
|
直流电压输出范围
|
160VDC / 相
|
1.交流电流输出
6相电流输出时每相输出（有效值） 0～30A 输出精度 0.2级
3相电流输出时每相输出（有效值） 0～60A
6相并联电流输出（有效值） 0～180A
相电流长时间允许工作值（有效值） 10A
相电流zui大输出功率 300VA
6相并联电流zui大输出时zui大输出功率 1000VA
6相并联电流zui大输出时允许工作时间 10s
频率范围（基波） 0～1000Hz
谐波次数 1～20 次
2.直流电流输出
电流输出 0～±10A / 每相 输出精度 0.5级
zui大输出负载电压 20V
3.交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.2级
线电压输出（有效值） 0～240V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 0～1000Hz
谐波次数 1～20次
4.直流电压输出
相电压输出幅值 0～±160V 输出精度 0.5级
线电压输出幅值 0～±320V
相电压/ 线电压输出功率 70VA / 140VA
5.开关量
8路开关量输入
空接点 1～20mA，24V
电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
6.时间测量范围
0.1ms ～ 9999s ， 测量精度 ＜0.1mS
六相微机保护测试仪厂家开/关机步骤
&苍产蝉辫;开机步骤
将测试仪电源线插入础颁220痴电源插座上，检查接线，确认无误后分别打开测试仪电源，以及外接计算机电源，稍等片刻后将进入选择启动方式界面，如下：
1．Direct Run RelayStar without Restoring Disks.
2．Run RelayStar After Restoring Disks.
3．Only Start DOS For Checking System.
选择 1：直接启动 Windows操作系统，再进入“继保”软件主界面。
选择 2：将进入自动恢复 Windows操作系统的工作。此过程大约需要4分钟，完成后再进入选择启动方式界面。本选项主要用于操作系统损坏后无法正常启动 Windows系统时，使 Windows操作系统恢复到出厂状态。注意自动恢复并不会丢失用户以前的试验报告等数据，请用户不必担心，但建议不要经常使用此选项以免花费太多时间。
选择 3：将进入 DOS状态，主要用于厂方人员调试使用。如果用户不小心进入了，请关掉主机电源稍等片刻后重新开机。
要选择启动方式可用 1.2.3数字键或上下键选择，须在五秒内选定，否则系统将自动进入选择 1。
启动 Windows操作系统后将自动进入软件功能试验的主界面，利用轨迹球鼠标或外接鼠标的左键单击主界面上的各种功能试验模块图标，可进行各种试验工作。
&苍产蝉辫;关机步骤
关机时请勿直接关闭面板电源开关，应先关闭计算机的奥颈苍诲辞飞蝉操作系统，等待屏幕上提示可以安全关机时，再关电源开关。
1.使用轨迹球鼠标或外接鼠标移动主界面上的鼠标，或按装置面板上的 退出 键来退出各个功能试验单元，回到主界面后，再按 退出 键，屏幕上会弹出确认对话窗口，如下图：
2.需关机请选“ 确定 ”键，不关机请选“ 取消 ”键。确认后，当屏幕出现“现在可以关闭电源了”的字样后，再关闭面板上电源开关，实现安全关机。
3.也可直接利用操作系统的“开始”菜单关机。
天美麻花星空大象视频提供六相微机保护测试仪厂家价格、六相微机保护测试仪厂家报价，产物选型，技术支持，六相微机保护测试仪是应用zui新一代的高速DSP数字信号处理器为核心、采用双公12位的DAC、应用全保真高性能线性放大器、输出精度高和波形好，性能稳定。可方便对备自投装置和微机差动保护装置进行试验、针对性各类继电器校验程序，强大的功能测试软件更能提供多种校验和搜索方式的成套微机保护和自动装置的自 动试验程序:线路保护、差动保护、阻抗保护、低周、同期、备自投等。各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态过程、系统振荡、重合闸动作行为。
